AC en elektronische MCCBS: de onzichtbare beschermers van het nieuwe energiesysteem

Gevormde kas stroomonderbrekers (MCCBS) zijn de onbezongen bewakers van het complexe elektrische raster van vandaag, waardoor onze energiesystemen worden afgeschermd tegen de fatale klap van een catastrofaal falen. Deze geavanceerde apparaten zijn de eerste beschermingslijn voor overbelastingen, kortsluiting en andere elektrische fouten die verwoestende brand, schade aan apparatuur en dure downtime kunnen veroorzaken. In een wereld die steeds elektrischer wordt gedreven, zijn MCCB's niet langer alleen beschermende apparaten; Ze zijn onze geëlektrificeerde voogden van de toekomst.

De fundering: AC -circuitbescherming

Decennia lang, de klassiekerEn 400V MCCBis het brood en de boter van elektrische bescherming, gebaseerd op een technologie van thermische magnetische reiseenheden met behulp van bimetallische strips om te beschermen tegen overbelastingen en magnetische spoelen tegen kortsluiting. Ze zijn te vinden in commerciële gebouwen, planten, fabrieken en zelfs in sommige residentiële toepassingen zoals huizen met bijgebouwen en tussen machines in dezelfde omgeving, het beschermen van HVAC- en liftcircuits, verlichting en zware machines. Door de gebruiker te passen trip-instellingen kunnen de brekers worden vastgesteld op specifieke belastingen, zoals die welke high-motor startstromen produceren.

De duw naar hogere spanning: AC 800V en verder

Maar de verandering in de wereld van elektrische systemen heeft een behoefte aan hogere spanningsmogelijkheden noodzakelijk gemaakt. AC 800V en hoogspanning AC-oplossingen zijn veel vraag, vooral bij hernieuwbare energie en grotere industriële toepassingen. Deze hoogspanningssystemen bieden verschillende voordelen - ten eerste kunnen lagere stromen worden gebruikt voor een bepaalde stroomoverdracht, wat leidt tot lagere kabelverliezen (I²R) en aanzienlijke besparingen op kapitaalkosten vanwege kabels met een kleinere grootte en minder distributieboxen.

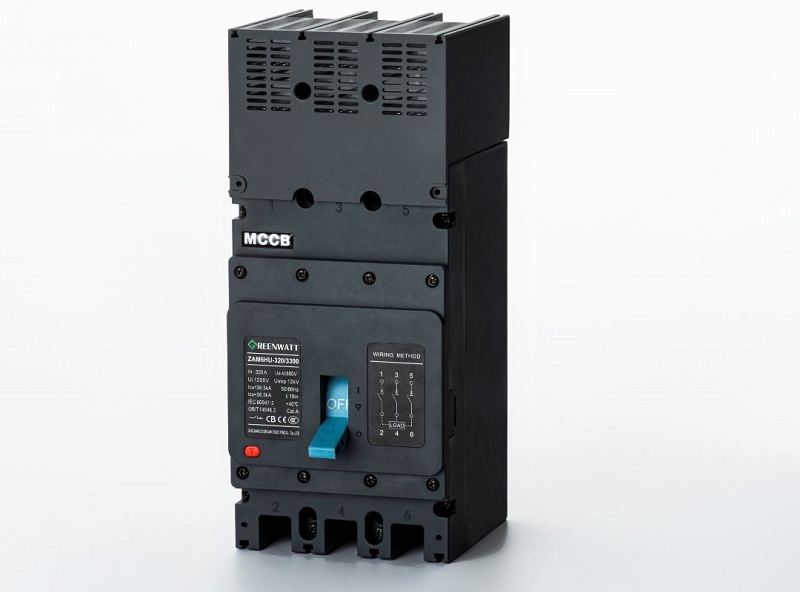

Het presteren op hogere spanningen heeft echter specifieke unieke uitdagingen, het meest aanzienlijk met boogonderdrukking. "Zero-Arc" -technologie wordt gedeeltelijk ontwikkeld als reactie op de moeilijkheid van boogonderdrukking bij zulke hoge spanningen. Huidig model AC 800V MCCBS biedt uitstekende prestatiespecificaties met 50 ka breekcapaciteit bijAC 800V, een breed temperatuurbereik van -40 ° C tot +70 ° C, en een robuust ontwerp dat het onderhoud vermindert. Deze functies maken ze de perfecte keuze voor uitgangen van zonne -omvormer, AC -combinatieboxen en andere toepassingen voor hernieuwbare energie waar betrouwbaar vermogen nodig is.

The Intelligence Revolution: Electronic and Smart MCCBS

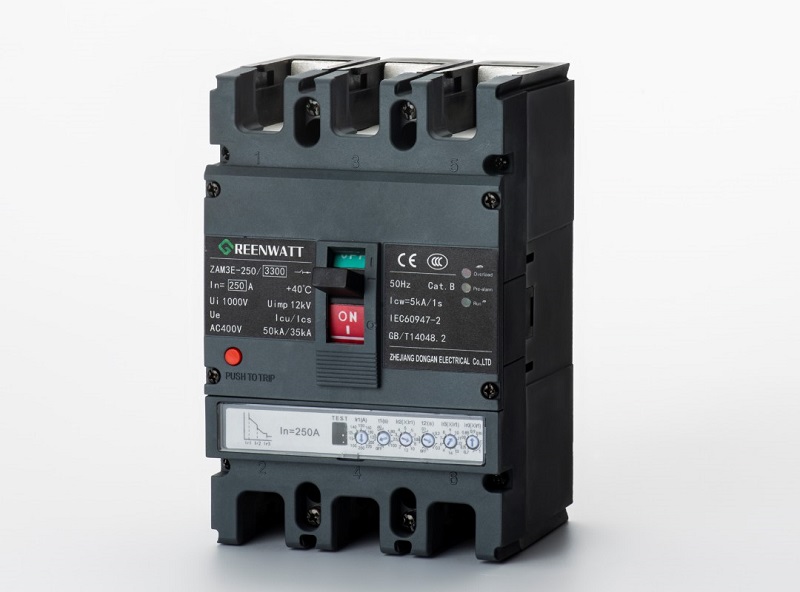

De overgang van thermische magnetische naar elektronische reiseenheden is revolutionair in circuitbescherming. Digitale sensoren en microprocessors vervangen op analoge componenten. Dit geautomatiseerde systeem kan verschillende elektrische parameters meten, zoals stroom, spanning, vermogensfactor, energieverbruik en harmonische componenten in een oogwenk. Deze vooruitgang combineert de beste prestaties van de vorige generatie met nog betrouwbaardere bescherming en de mogelijkheid om besmetting en snellere aanpassing van de instellingen mogelijk te maken, terwijl het struikelen van hindernissen en het vergroten van de toegankelijkheid voor selectieve coördinatie.

Verbonden en proactief: slimme MCCBS en systeembeheer

Slimme MCCB's gaan verder in deze intelligentie en voegt geavanceerde functionaliteit toe die reactieve bescherming omzet in proactief systeembeheer. Nauwkeurige meetmogelijkheden maken realtime monitoring van elektrische parameters mogelijk en zelfdiagnostici helpen toekomstige problemen te voorkomen door mogelijke hotspots en systeemproblemen te detecteren voordat ze problemen worden. Operators kunnen op afstand de status van de eenheid controleren, meldingen ontvangen of zelfs reis- en resetfuncties uitvoeren vanuit off-site locaties.

De integratiefuncties van de Smart MCCBS van vandaag zijn ontzagwekkend. Met de implementatie van ‘geen gedoe’ communicatieprotocollen zoals Modbus, Bluetooth, IEC 61850, enz., Kunnen ze gemakkelijk worden geïntegreerd in bouw- en energiebeheersystemen. Deze verbondenheid verandert MCCB's van geïsoleerde beschermende apparaten in intelligente gegevensknooppunten in een grotere elektrische constellatie, waardoor ze analyses kunnen uitvoeren of de verbinding van hernieuwbare energie, het delen van laden en optimale testen.

Lessen afleiden van DC-systemen: hoogspanningsbeveiliging voor LV-netwerken

Er is een uitstekende deal voor de grotere wereld van MCCBS om te leren van de specifieke problemen die DC -circuitbescherming oproept. Anders dan in het geval van AC, waar er op een natuurlijke manier huidige nulovergangen zijn, is het in DC -systemen veel moeilijker om bogen te onderbreken. Dit fundamentele verschil in ontwerpfilosofie heeft geleid tot een reeks innovatieve ontwerpoplossingen, zoals die welke magnetische uitbarstingsspoelen gebruiken om te verlengen en koele bogen, uitgebreide boogkamers met occulte paden om bogen te bedekken en gescheiden bogen, en aangepaste contactmaterialen die resistent zijn tegen langdurige boogomstandigheden.

Geforceerde huidige nulprincipes van DC -brekers worden toegepast in meer geavanceerde DC -beveiligingssystemen, zoals hybride en alle solid -state oplossingen, die worden gebruikt om een nul kruising kunstmatig te activeren. Dergelijke vorderingen zijn van vitaal belang in hernieuwbare energiesystemen waarbij 1000V en 1500V in toenemende mate de norm worden in zonne -PV en BESS. De overstap naar hogere DC -spanningen weerspiegelt de trend in AC, die lagere kabelverliezen en een lagere kapitaalinvestering biedt, maar met toenemende booguitstervenproblemen.

Excellentie in onderhoud: duurzaamheid en werking

Een goed onderhoud van de MCCB omvat de kennis van gemeenschappelijke storingen en juiste methoden voor het oplossen van problemen. De meest voorkomende oorzaken van MCCB -storingen zijn: overstroomomstandigheden, onjuiste maat of instellingen, mechanische achteruitgang, externe invloeden zoals stof en vocht, slechte installatiepraktijken en boogschade. De systematische probleemoplossing omvat visuele inspectie voor schade, verkleuring of vochtblootstelling, en gaat vervolgens verder met het detecteren van trip -oorzaken en bepalen of de functionaliteit van de stroomonderbreker kan worden hersteld met behulp van handmatige test- en meetstappen, multimeters, thermische beeldvormingscamera's of andere apparatuur, zoals de omicron -brouwerskit.

Regelmatig preventief onderhoud is de sleutel tot prestaties en levensduur. De apparatuur moet regelmatig worden gecontroleerd met intervallen die evenredig zijn aan de omstandigheden en de leeftijd van het schip. Zachte borstels en perslucht zijn uw beste gok voor het reinigen, water en chemische oplosmiddelen die u wilt vermijden! Jaarlijkse fietsen tussen off, on, to -to -en reset en op handhaaft mechanische functionaliteit en geplande herhouding van verbindingen met behulp van referentiekoppelhulpmiddelen zorgt ervoor dat de verbindingen niet verwarmen en lijden falen.

Het is reactief op proactief en voorspellend, gezien de hoge prijs van downtime en de groeiende complexiteit van systemen. Deze transformatie verlengt de levensduur van apparatuur, verlaagt de bedrijfskosten en voldoet aan de veiligheidseisen en tegelijkertijd de prestaties verbetert.

The Horizon voor ons: trends en ontwikkelingen op de markt

DeMCCBDe industrie groeit sterk, met CAGR's van 7,5% tot 9,5% voorspelling tot 2034. Dit zal mogelijk worden gemaakt door de proliferatie van hernieuwbare energie, groeiende datacenterconstructie, ontwikkeling van infrastructuur voor elektrische voertuigen, industrialisatie in ontwikkelingslanden en de nadruk op veiligheid en efficiëntie. Er worden nieuwe kansen ontwikkeld in het Smart Grid en IoT voor intelligente productbeschermingsproducten.

De technische ontwikkeling heeft de MCBF uitgebreid tot een niveau dat traditionele MCCB -ontwerpen nauwelijks kunnen volgen. Intensivering wordt voornamelijk aangedreven door de wens om ruimtevereisten te verminderen, met aandacht gericht op de miniaturisatie en steeds hogere stroombeoordelingen voor zowel AC- als DC-toepassingen om te voldoen aan de verhoogde vermogensvereiste. Verbeterde geüpgraded boogbeveiligingsverbeteringen bieden ook een grotere veiligheid van werknemers, inclusief meer geavanceerde innovatieve mogelijkheden die gebruik maken van kunstmatige intelligentie en machine learning voor goed voorspellend onderhoud.

De elektronische, of vaste staten stroomonderbrekers (SSCB) en de hybride stroomonderbrekers (HCB) zijn de volgende generatie circuitbescherming. Deze producten bieden ultrahoge snelheidsresponstijden en boogvrije werking, waardoor de elektrische bescherming van elektrische bescherming in toepassingen met een hoge betrouwbaarheid revolutioneert.

De Guardians van Electric Future

Wat begon als basisbeschermingsapparaten, hebben de MCCB's zich ontwikkeld om complexe keepers van ons elektrische welzijn te worden. Hun vooruitgang van fundamenteelAC 400VBescherming tegen hoogspannings AC 800V-systemen en intelligente elektronische apparaten toont de voortdurende drang van de industrie voor veiligheid, efficiëntie en betrouwbaarheid. En als we een steeds meer geëlektrificeerde toekomst van hernieuwbare energie en elektrische voertuigen betreden, blijft MCCBS een belangrijk onderdeel van het helpen van veilige, efficiënte en betrouwbare stroomdistributiesystemen wereldwijd.
