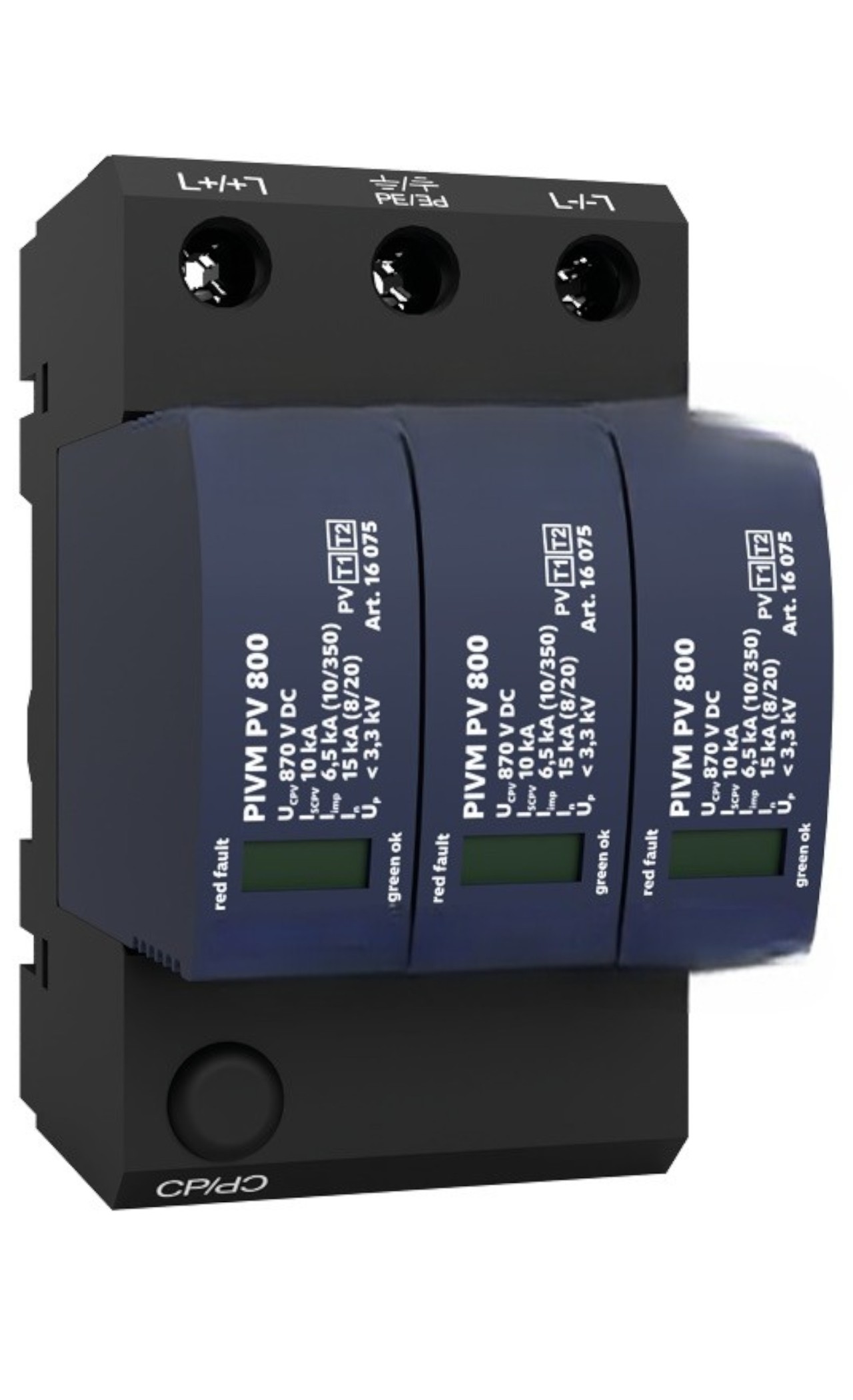

Type 1+2 PV SPD | Y-verbindingen | Geen back-upzekering | LPL III - IV

Gecombineerde type 1+2 piekstations voor fotovoltaïsche DC-systemen in een Y-verbindingstopologie. Elk varistorpad (L+, L-, PE) omvat een interne thermische disconnector die DC-stroom kan onderbreken, waardoor installatie zonder back-upzekering mogelijk is. De bedoeling voor PV -locaties met een externe LPS waarbij de scheidingsafstand "S" niet kan worden waargenomen. Geschikt voor LPL III - IV. Opties omvatten M (verwijderbare module) en DS (monitoring op afstand).

Stuur onderzoek

Productomschrijving

Direct-trike capabele bescherming voor PV-arrays-wanneer ruimte en afstand beperkt zijn.

Deze bliksemimpulsstroom en overspanningsbergers (type 1+2) zijn doelgericht gebouwd voor de DC-zijde van fotovoltaïsche systemen die een extern bliksembeveiligingssysteem (LPS) gebruiken, maar de vereiste scheidingsafstand "s" niet kunnen handhaven. De apparaten combineren type 1 -mogelijkheden voor blikseminvloeden met type 2 piekonderdrukking om omvormers, snaren en DC -busbars te beschermen.

Y-verbinding voor robuuste, fouttolerante werking.

Een Y-type verbinding maakt de werkende geleiders beter bestand tegen aardfouten, waardoor het PV DC-netwerk wordt gestabiliseerd in veeleisende aardingsomstandigheden en omgevingen met gemengde potentie.

Integrale veiligheid-geen back-up zekering vereist.

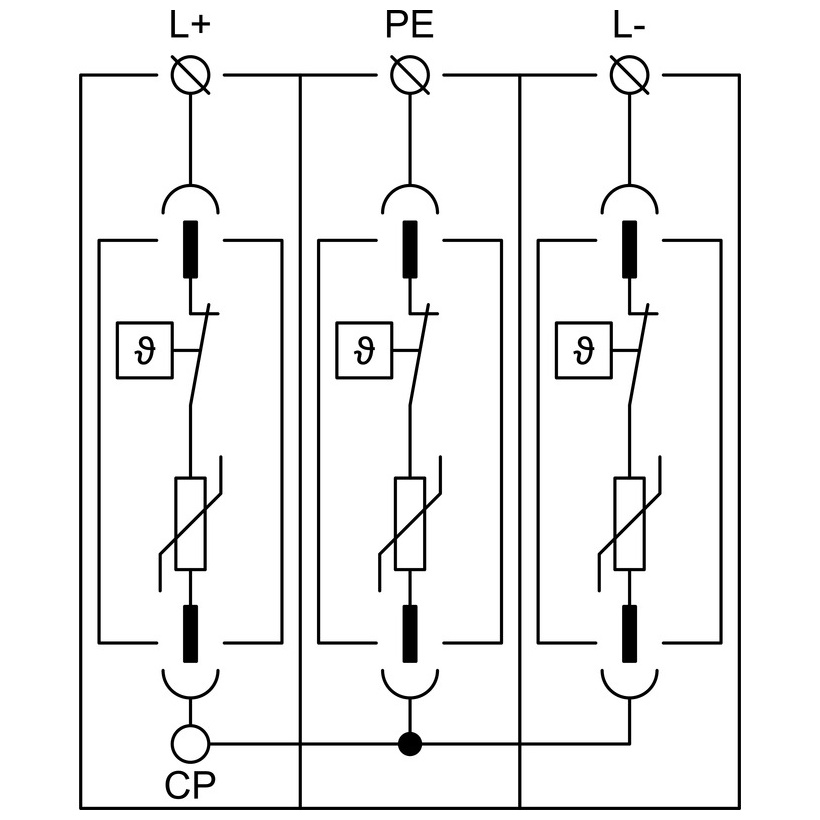

Elke varistorsector tussen L+, L - en PE is uitgerust met een interne thermische disconnector. Op Varistor End-of-Life (oververhitting) struikelt de disconnector om de DC-stroom te onderbreken en een duidelijke foutindicatie te bieden. De speciale disconnectorconstructie maakt installatie mogelijk zonder een afzonderlijke back-upzekering, vereenvoudiging van coördinatie en spaarruimte.

Uitgebreide PV -systeembescherming.

Door te zorgen voor equipotentiaalverbinding van positieve en negatieve bus, verminderen deze arresters schadelijke voorbijvoudige overspanningen van atmosferische lozingen - waaronder directe blikseminslag naar het PV -systeem - evenals schakelgebeurtenissen. Ze zijn geschikt voor bliksembeveiligingsniveaus LPL III en IV, die de meeste implementaties op het dak- en C&I dekken.

Service- en monitoringopties.

M indicatie: verwijderbare (plug-in) moduleontwerp voor snelle vervanging en geminimaliseerde downtime.

DS -indicatie: Contact op afstand bewegen voor statussignalering naar PLC/SCADA/Alarm -relais.

Typische toepassingen

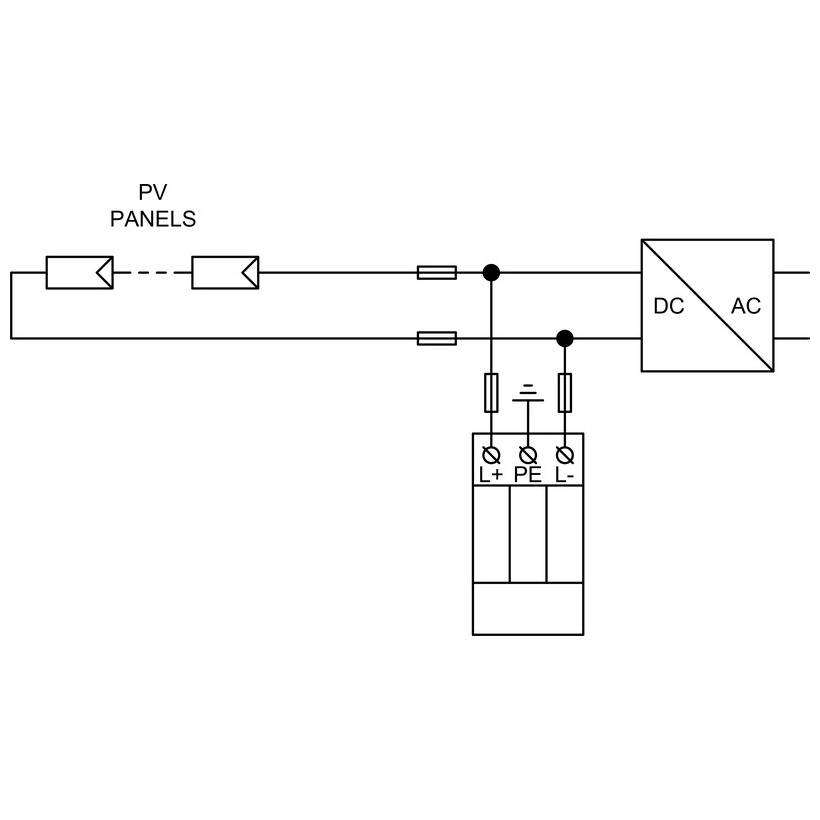

PV Combiner/Re-Combiner Boxes en DC-ingangen van de omvormer waarbij scheidingsafstand "S" niet haalbaar is

Dak en commerciële/industriële fabrieken uitgerust met externe LPS

Retrofit-projecten die gecoördineerd type 1+2-bescherming zoeken zonder back-upzekeringen toe te voegen

Belangrijke kenmerken in één oogopslag

Type 1 + 2 PV Surge Arester (Lightning Impulse + Surge Suppression)

Y-verbindingen-resistent op aarde fouten van werkende geleiders

Interne thermische ontkopporen op L+, L -, PE; DC -huidige onderbreking van de fout

Geen back-up zekering vereist dankzij speciale disconnectorconstructie

Voor PV DC -zijde met externe LPS wanneer scheidingsafstand "S" niet wordt waargenomen

Geschikt voor LPL III - IV

Opties: M = Verwijderbare module, DS = Monitoring op afstand
